Corrosion Inhibition Mechanism of S355J0W Steel Against Desulfovibrio vulgaris and Pseudomonas aeruginosa
S355J0W钢对脱硫弧菌和铜绿假单胞菌腐蚀的抑制机制
山东大学
海洋腐蚀与防护团队
本文为山东大学海洋腐蚀与防护团队撰写发表在《中国表面工程》2024年第37卷第2期的研究论文，题为“S355J0W钢对脱硫弧菌和铜绿假单胞菌腐蚀的抑制机制”。
01
引用格式
卢士航，张雪，窦雯雯，陈士强，刘光洲. S355J0W钢对脱硫弧菌和铜绿假单胞菌腐蚀的抑制机制[J]. 中国表面工程，2024，37(2)：41-57.
LU Shihang, ZHANG Xue, DOU Wenwen, CHEN Shiqiang, LIU Guangzhou. Corrosion Inhibition Mechanism of S355J0W Steel Against Desulfovibrio vulgaris and Pseudomonas aeruginosa[J]. China Surface Engineering, 2024, 37(2): 41-57.
02
论文创新点

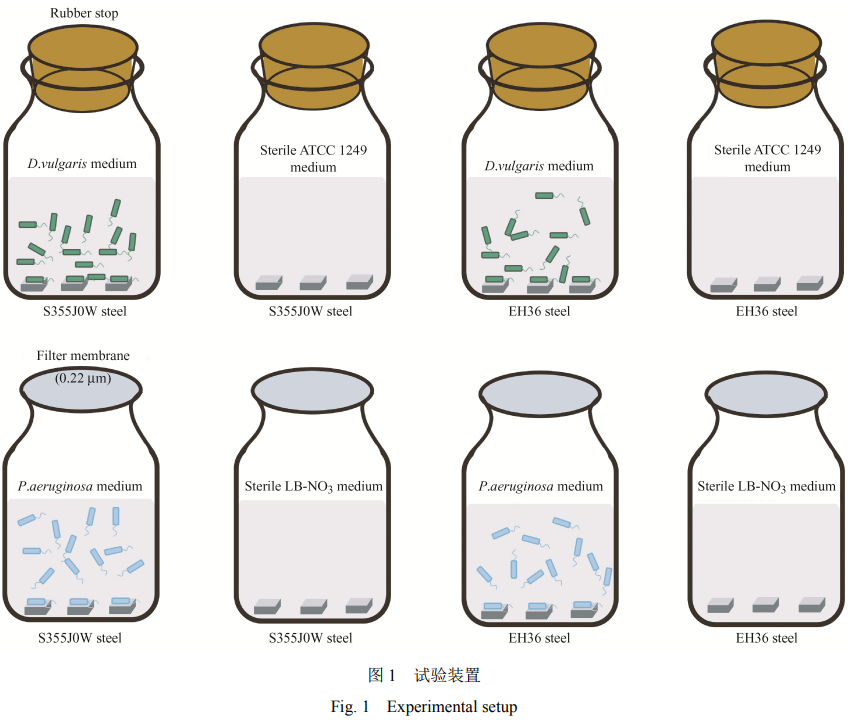

本文采用表面分析、失重和电化学测试等方法，以 EH36 钢为对照，探究由多合金元素组成的 S355J0W 钢对典型海洋腐蚀性微生物（脱硫弧菌和铜绿假单胞菌）腐蚀的抑制机制。添加耐蚀和抑菌合金元素能够显著提高材料的耐 MIC 性能，研究结果为海洋 MIC 机理的探究提供了理论依据，为海洋结构钢 MIC 防护方法的设计与开发提供了新见解。
03
重要结论
01

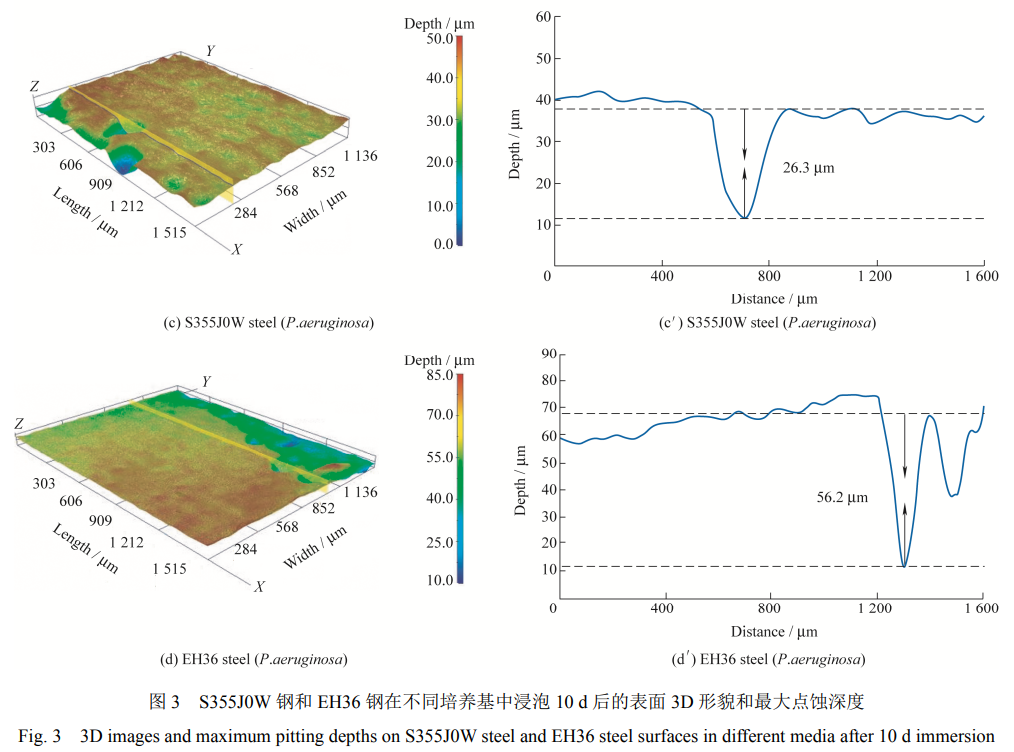

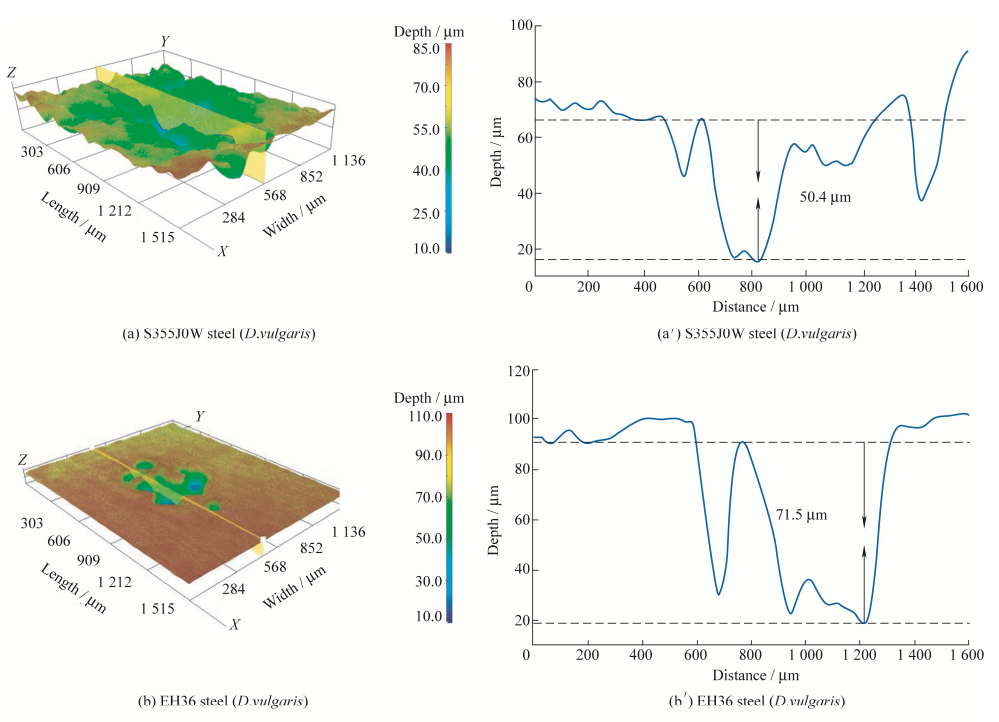

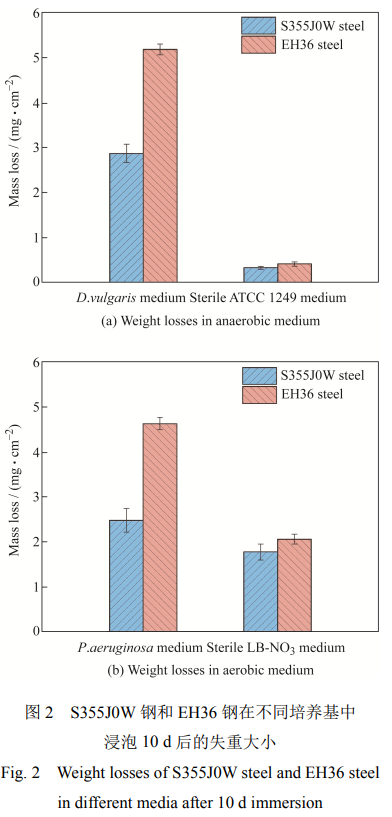

在厌氧脱硫弧菌培养基中，S355J0W 钢的失重和点蚀深度是 EH36 钢的 56%、70%。在好氧铜绿假单胞菌培养基中，S355J0W 钢的失重和点蚀深度是 EH36 钢的 54%、47%。S355J0W 钢中合金元素的共同作用导致其耐 MIC 性能明显优于 EH36 钢。
02
相较于 EH36 钢，S355J0W 钢含有 Cr、Ni、 Nb 元素和更多的 Cu 元素。合金元素的共同作用促使 S355J0W 钢表面形成了更具有保护性的产物膜。
03

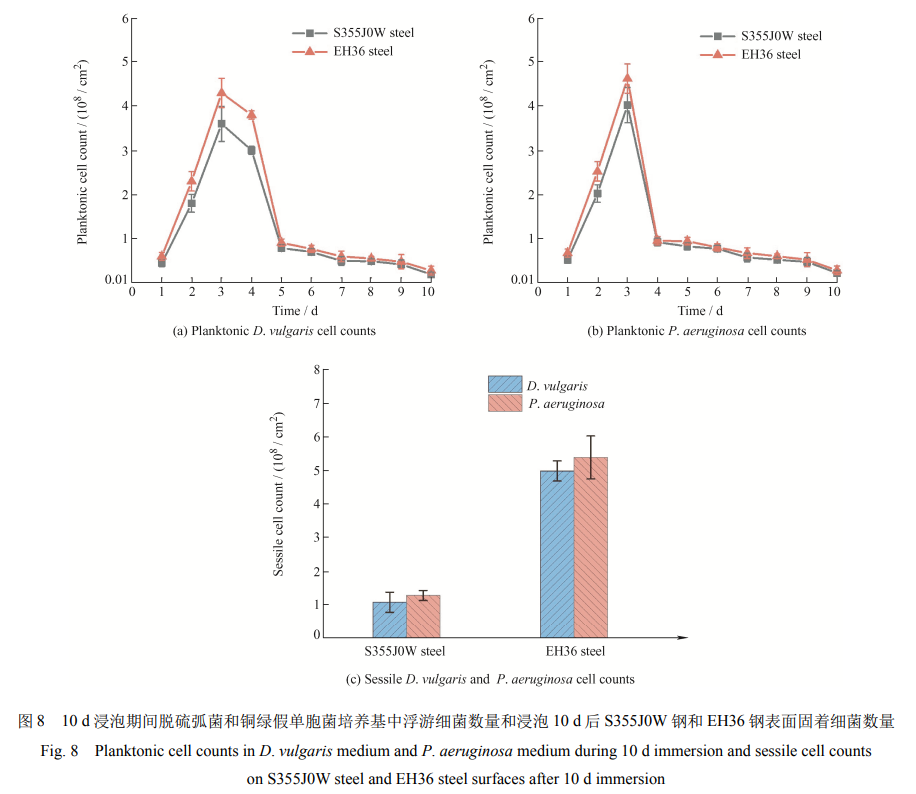

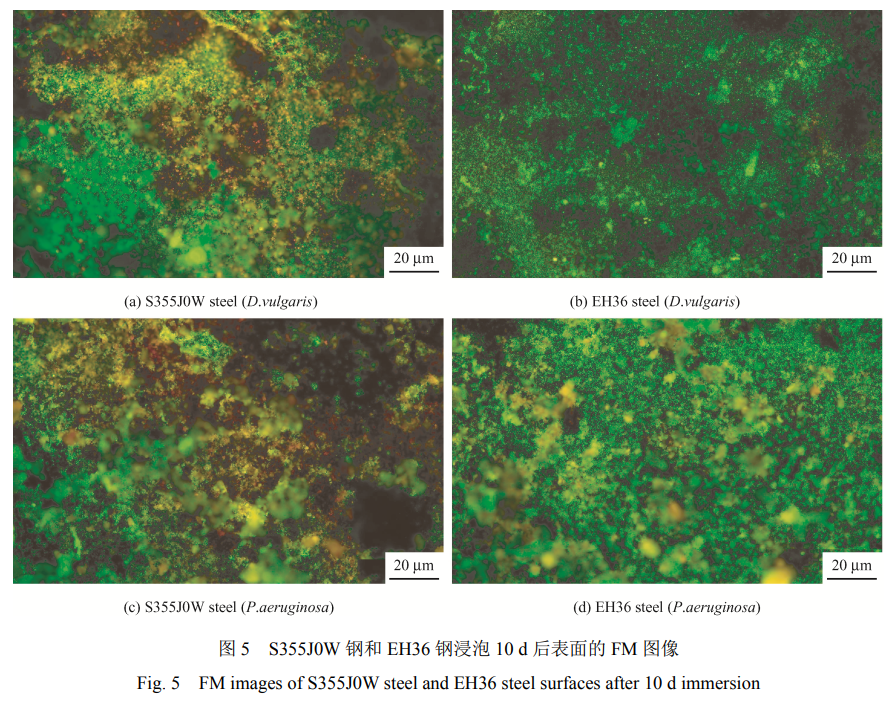

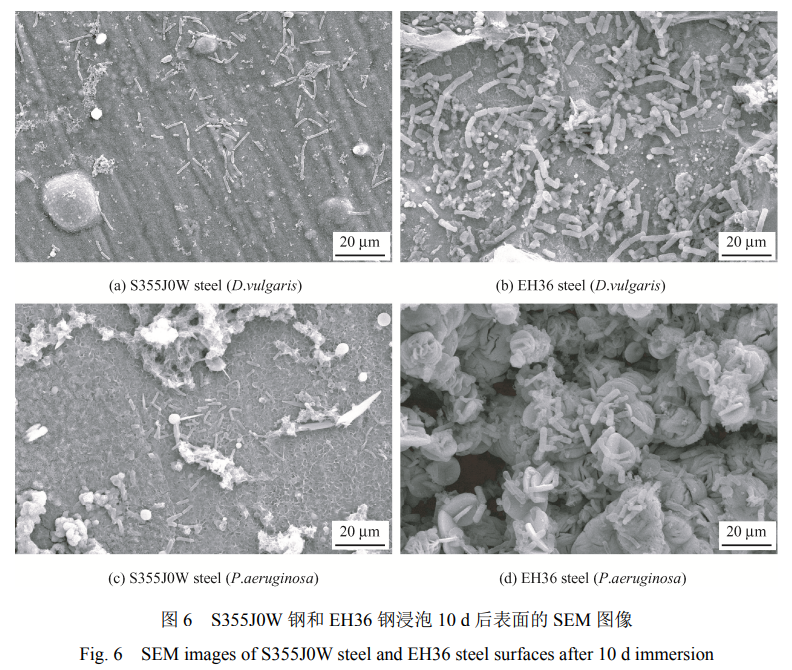

S355J0W 钢中合金元素的作用导致其表面固着的脱硫弧菌和铜绿假单胞菌数量仅是 EH36 钢 的 22%、24%，更少的固着细菌数量导致更低的 EET 速率，从而造成了更低的 MIC 速率。
04
前景与应用
研究结果为海洋金属材料的腐蚀防护提供了新见解。未来应进一步探究钢中合金元素的种类和比例对耐 MIC 性能的影响。
05
课题组简介
论文主创
山东大学副教授/硕导，山东大学青年学者“未来计划”获得者，山东省腐蚀与防护学会理事，《Corrosion Communications》《中国腐蚀与防护学报》《材料保护》青年编委。主要从事海洋生物污损与腐蚀的机理和防护技术、仿生抗菌肽及仿生界面的开发等领域的研究工作。以第一或通讯作者在Corros. Sci, J. Mater. Sci. Technol.等国际权威期刊发表论文30余篇。总被引1000余次，发明专利3项。主持国家自然科学基金、山东省自然科学基金、中国博士后特别资助基金等项目10余项。荣获中国腐蚀与防护学会科学技术奖一等奖（自然科学类），第十七届全国青年腐蚀与防护科技论文讲评会“最具学术价值论文”二等奖等奖项。在ICMDP 2022、EUROCORR 2023等国际、国内学术大会做报告多次。
往/期/论/文/回/顾
感谢您抽出
.
.
来阅读本文
长按图片，识别二维码，关注我们吧
中国表面工程
中文、中国科技核心期刊
